7.塩ビ製防虫網

Iタイプ（INタイプ）
塩ビ製防虫網　VU・VP共用

■受注生産品

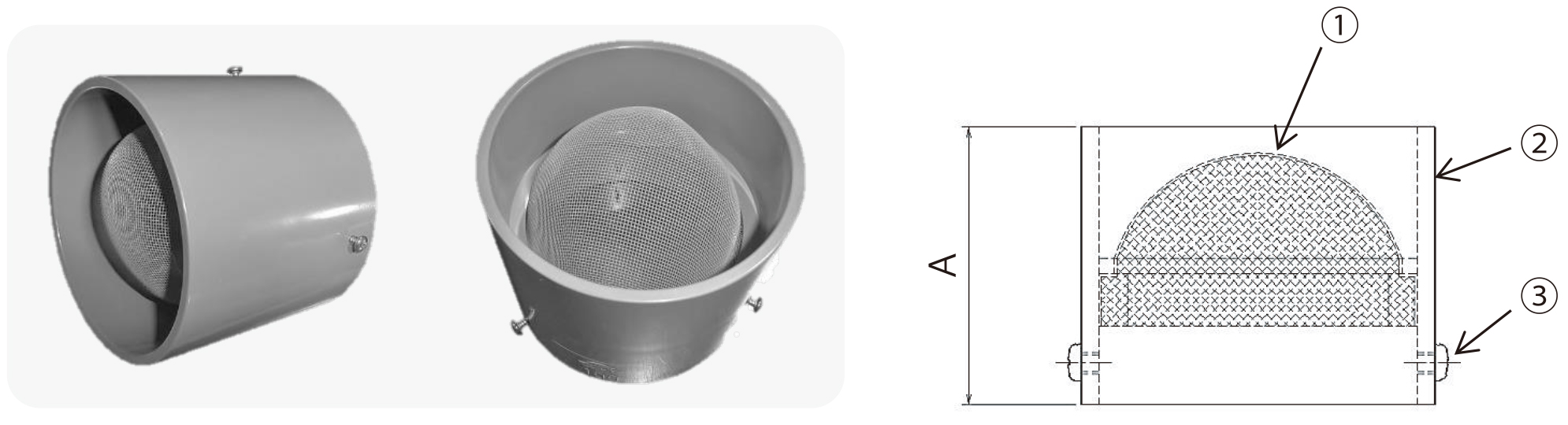

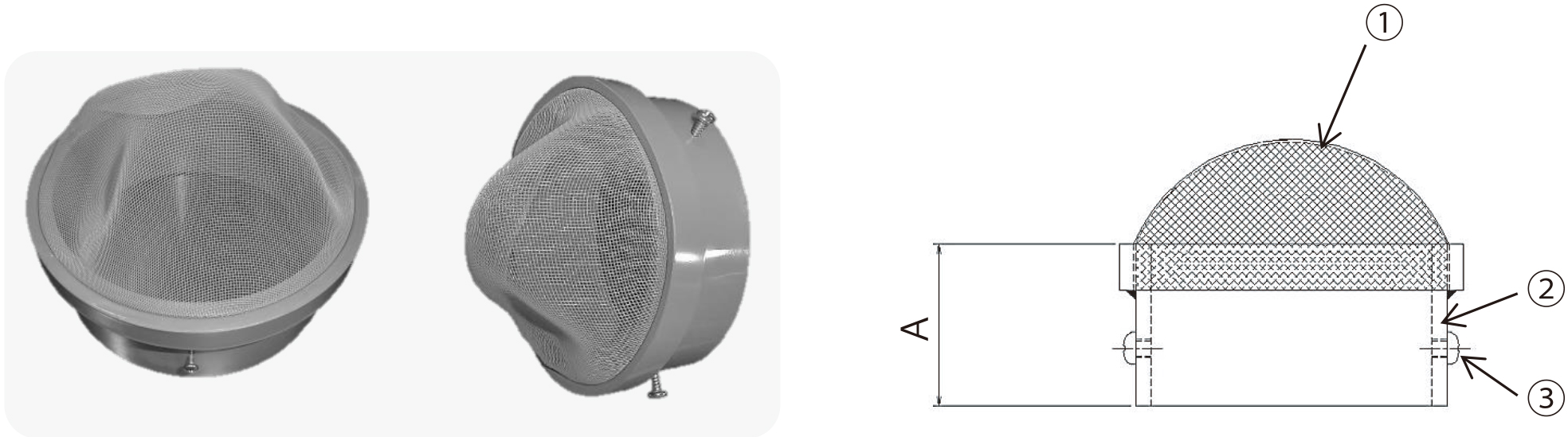

Iタイプ（INタイプ）
寸法表
口径 A寸法（mm）
50A 53
65A 73
80A 84
100A 105
125A 135
150A 165
200A 215
250A 276
300A 307
部品構成表
NO. 部品名称 材質 備考
① 防虫網 PP 24メッシュ（約0.84mm目）
② DVソケット PVC ***
③ タッピングビス SUS 3箇所止め

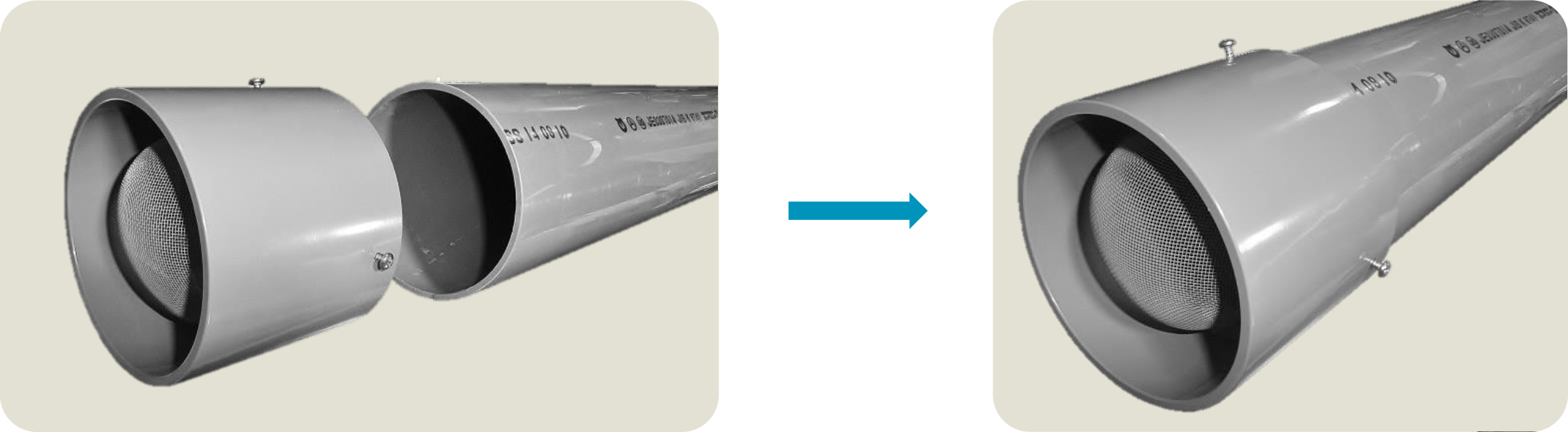

取付け（例）
Iタイプ（INタイプ）







Oタイプ（OUTタイプ）
塩ビ製防虫網　VU・VP共用

■受注生産品
Iタイプ（INタイプ）
寸法表
口径 A寸法（mm）
40A 35　±5
50A 35　±5
65A 35　±5
80A 35　±5
100A 45　±5
125A 65　±5
150A 75　±5
200A 110　±5
250A 125　±5
300A 135　±5
部品構成表
NO. 部品名称 材質 備考
① 防虫網 PP 24メッシュ（約0.84mm目）
② DVソケット PVC ***
③ タッピングビス SUS 3箇所止め

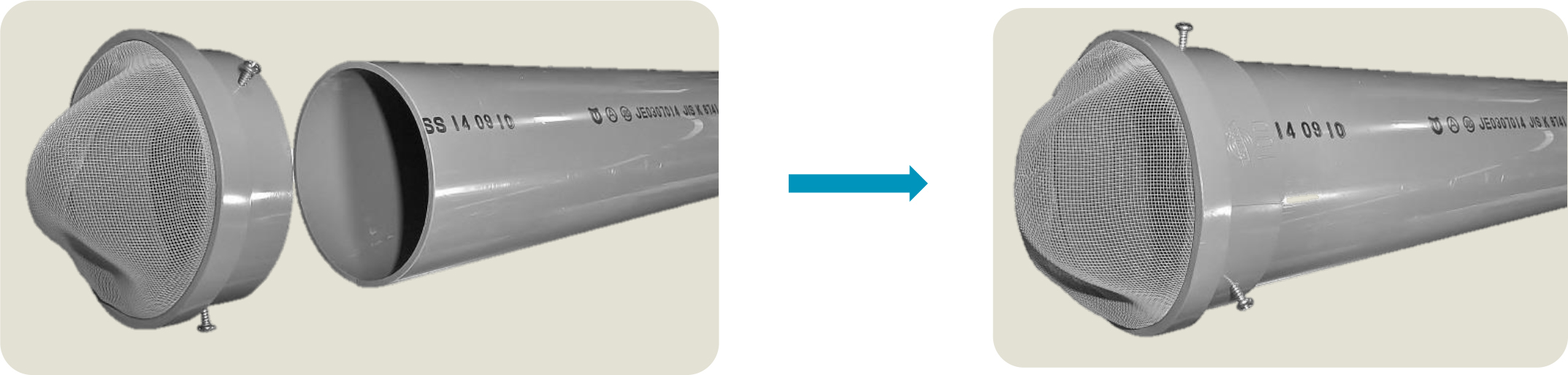

取付け（例）
Oタイプ（OUTタイプ）
